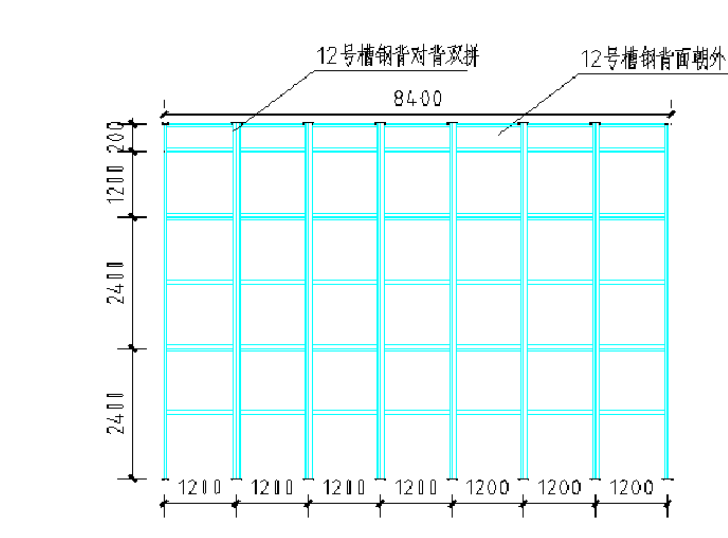

豎龍骨為鍍鋅槽鋼【12，分布間距為?1200mm；防爆墻與鋼架梁、柱、樓板連接處設置天地龍骨，天地龍骨為鍍鋅槽鋼【12；橫撐龍骨為鍍鋅槽鋼【12，?1200mm?高設置一道，以后每增加?1200mm?設置一道；門、窗洞口四周設置閉口鍍鋅槽鋼【12龍骨。防爆板與輕鋼龍骨通過?M4?自攻螺絲連接，間距為?200?毫米。當輕鋼龍骨安裝完后在龍骨上面安裝1200×2400×9.5mm?防爆板，檢查墻體與結構樓板及墻體是否有空隙，然后用防火硅銅密封膠把空隙填塞。下圖為龍骨安裝示意圖。

骨架安裝?

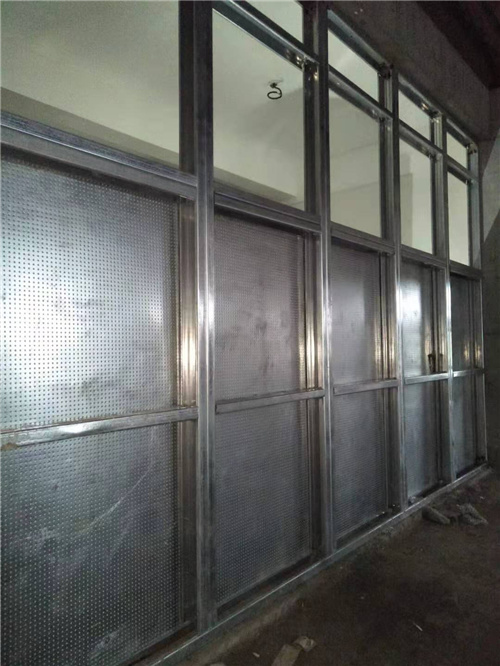

1）根據圖紙尺寸彈好槽鋼管的位置線，用?M12?膨脹螺栓把頂龍骨、底龍骨和連接結構的龍骨安裝在大梁及混凝土地面上，膨脹螺栓間距?500mm。?

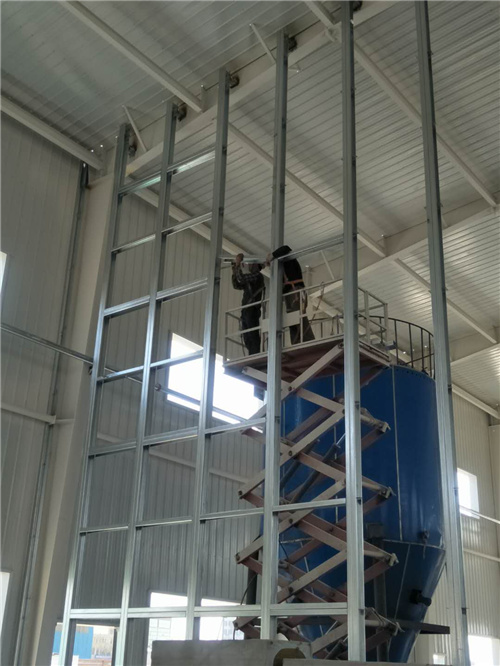

2）天地骨安裝完成后，再進行豎龍骨的安裝，豎龍骨為焊接安裝。先安裝每跨的兩端，后拉線安裝中間的槽鋼，槽鋼連接處的切口要整齊，連接槽鋼豎龍骨到頂和底龍骨，可用電焊方法（先點焊，校正完畢再行焊接，焊縫要飽滿）或?螺栓方法連接。安裝后再進行校正一遍，使垂直度、平整度達到規范要求。?

2、防銹漆、防火涂料的施工?

防爆墻骨架安裝焊接完成后，進行外露鐵件的除銹打磨工作，清理干凈，經監理驗收合格，方可進行防銹漆的涂刷。龍骨底漆為防銹底漆兩遍，面漆為防火涂料。?

3、外側防爆板的安裝?

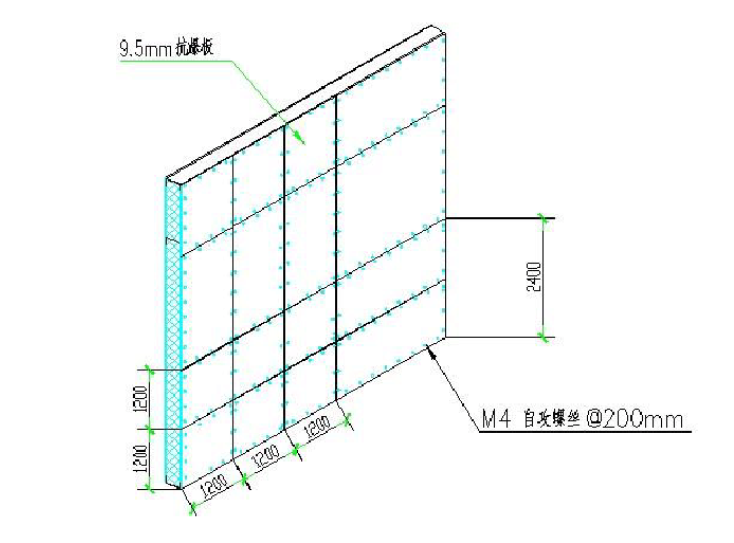

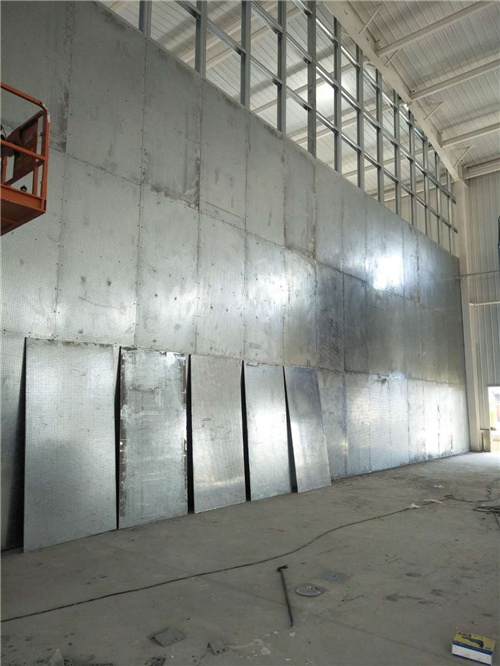

1）待骨安裝完成，經監理驗收合格，方可進行防爆板的安裝；?2）防爆板采用橫排法施工，然后用?M4?的自攻螺絲固定；?3）防爆板接頭處的需進行打磨處理。?

4、保溫棉安裝?

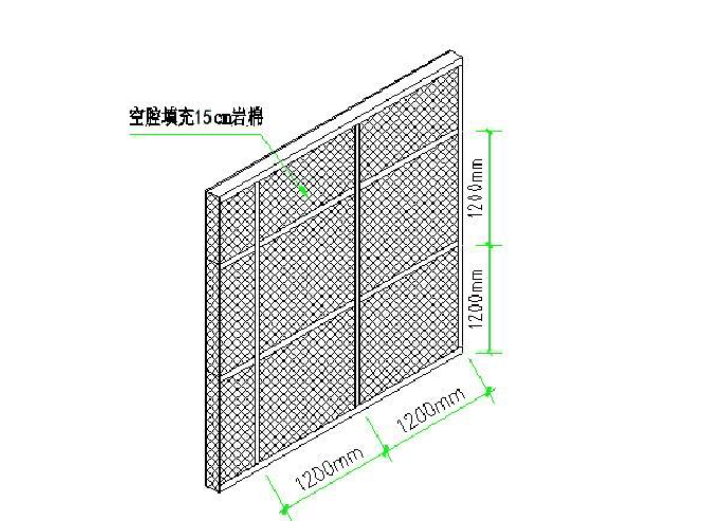

外側防爆板安裝后，安裝?150mm?保溫棉，安裝應符合規范要求。?

5、內側防爆板的安裝?

1）待外側防爆板安裝完成，經監理驗收合格，方可進行內側防爆板的安裝；?2）防爆板采用橫排法施工，然后用?M4?的自攻螺絲固定；?3）防爆板接頭處的需進行打磨處理。
